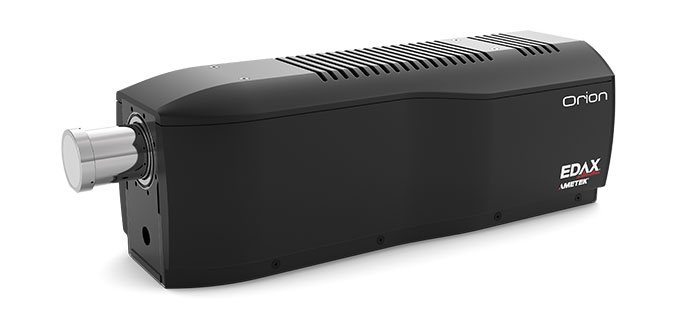

Orion™ EBSD相机系列

Orion™ EBSD相机系列能对真实样品提供具有极高标定性能的高速EBSD面扫描。采用CMOS传 感器 , Orion™将快速采集和高灵敏度及低噪声表现相结合,以保证最优采集和数据质量。

Orion™ EBSD相机系列
Orion™ 相机系列有两种型号可供选择
  • Orion™ Plus – 高达每秒1500个标定点
  • Orion™ Super – 高达每秒3000个标定点

对于这两种型号,在标定成功率99%以上时,仍能达到这种速度。在此速度下,Orion™ 相机采用120 x 120像素图像来提高条带检测。在这种图像分辨率下,结合EDAX的三条带组标定算法,无需另加模块或算法即可实现对形变结构的取向精度小于0.1°的精确表征。

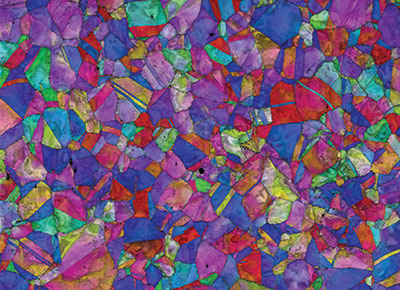

产生形变的Inconel 600镍合金的EBSD取向分布图,使用Orion™ Plus采集条件每秒1500个标定花样。
产生形变的Inconel 600镍合金的EBSD取向分布图,使用Orion™ Plus采集条件每秒1500个标定花样。

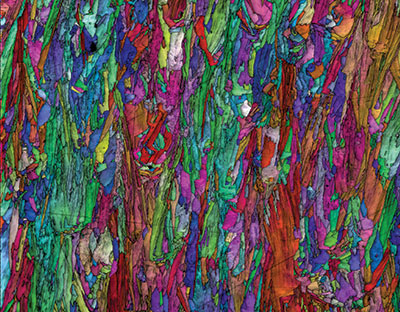

增材制造的镍超合金的EBSD取向分布图, 使用Orion™ Plus采集条件每秒3000个标定花样。
增材制造的镍超合金的EBSD取向分布图, 使用Orion™ Plus采集条件每秒3000个标定花样。

Orion™ EBSD相机可测量的材料范围非常广泛,包括低对称性、多相及形变材料。 Orion™系列实现了对采样质量要求较高的真实样品的优化采集。

Orion™ EBSD相机可与EDAX EDS 联用实现EDS-EBSD 的高效同步采集,即使是在最高采样速度下。与Chi¬Scan分析技术结合,可实现对联用数据的精准的相区分。

特点与优势

数据采集速率高达每秒1500或3000个标定点
  • 可在几分钟能完成EBSD面分布图采集,有利于高效使用SEM,原位实验和3D EBSD应用。
高速低噪的CMOS传感器
  • 高灵敏度低噪声的传感器,在最高EBSD标定速度下图像分辨率为120X120。
取向分辨率精度小于0.1°
  • 使用标准标定算法即可清晰表征形变材料
极高的标定成功率
  • EDAX独有的三条带组标定法和专利的置信度因子提供了对挑战性真实样品极其优异的标定性能
EDS- EBSD的同步高速采集
  • Orion™ EBSD相机与兼容的EDAX EDS探测器经过优化,可在最高采样速度下高效采集数据

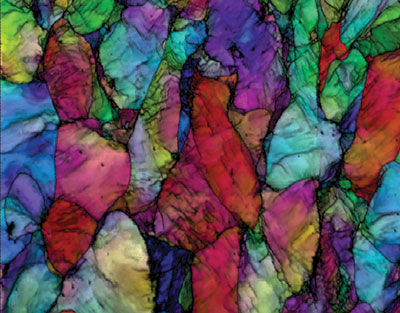

产生形变的钢的EBSD取向分布图,使用Orion™ Super采集条件每秒3000个标定花样。
产生形变的钢的EBSD取向分布图,使用Orion™ Super采集条件每秒3000个标定花样。

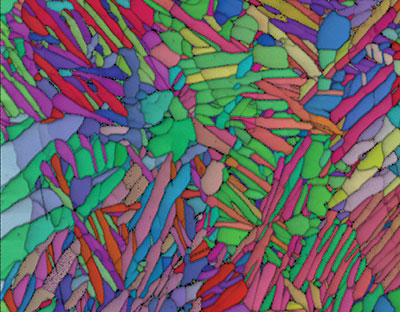

增材制造的钛(六方紧密堆积和体心立方相)的EBSD取向分布图,使用Orion™ Super采集条件大于每秒2000个标定花样。
增材制造的钛(六方紧密堆积和体心立方相)的EBSD取向分布图,使用Orion™ Super采集条件大于每秒2000个标定花样。
