Velocity EBSD相机系列

Velocity™ EBSD相机系列能对真实样品提供具有极高标定性能的高速EBSD面扫描。采用CMOS传 感器 , Velocity 将快速采集和高灵敏度及低噪声表现相结合, 以保证最优采集和数据质量。

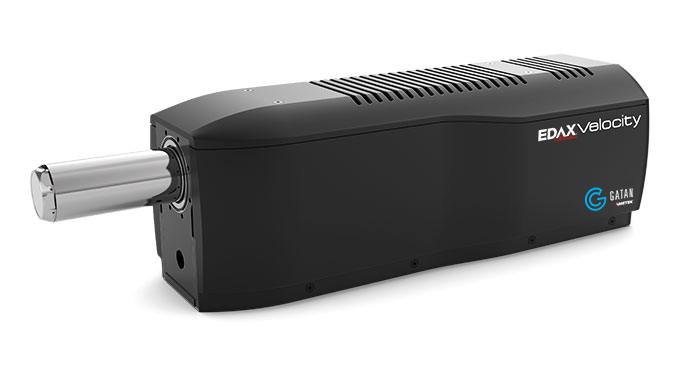

Velocity™ Super EBSD Camera



Velocity相机系列有三种型号:
  • Velocity Pro – 高达每秒2000个标定点
  • Velocity Plus – 高达每秒3000个标定点
  • Velocity Super – 高达每秒4500个标定点

这三种型号都能在达到相应的速度时使标定成功率高达99%或更高。在这些速度下,Velocity相机采用120 x 120像素图像来进行进一步提高的条带检测。这种图像分辨率和经过证明的EDAX三条带组标定算法的结合可使取向精度小于0.1°,无需特别的处理程序即可实现对形变结构的准确表征。

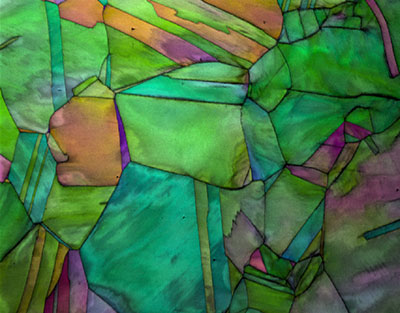

Velocity Pro采集的增材制造的不锈钢样品。速度为每秒2000个标定点,标定成功率99%。
Velocity Pro采集的增材制造的不锈钢样品。速度为每秒2000个标定点,标定成功率99%。

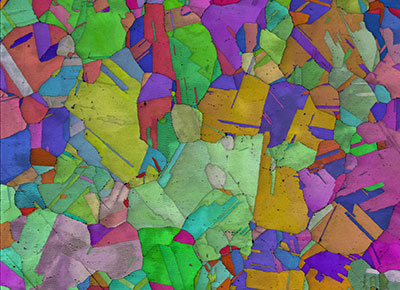

Velocity Plus采集的Inconel 600合金的EBSD取向分布图。束流11 nA,速度为每秒3000个标定点,标定成功率大于99%。
Velocity Plus采集的Inconel 600合金的EBSD取向分布图。束流11 nA,速度为每秒3000个标定点,标定成功率大于99%。

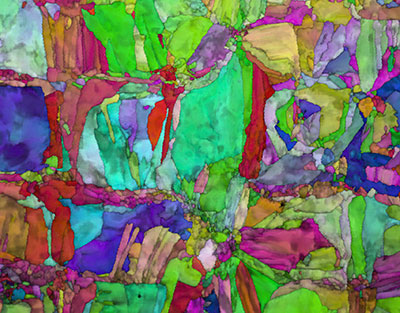

Velocity Super采集的增材制造的Inconel718合金的EBSD取向分布图。束流25 nA,速度为每秒4500个标定点。
Velocity Super采集的增材制造的Inconel718合金的EBSD取向分布图。束流25 nA,速度为每秒4500个标定点。

Velocity相机可测量的材料范围非常广泛,包括低对称性、多相及形变材料。Velocity系列能高效的采集对真实样品的优质材料分析所需的高质量数据。

Velocity EBSD相机可与兼容的EDAX EDS探测器相结合,即使是在仪器的最高采样速度条件下也可实现高效的EDS-EBSD同步采集。与ChI-Scan™分析技术相结合所得到的实用同步分析数据可用于准确的相区分。

特点与优势

数据采集速率高达每秒4500个标定点
  • 可在几分钟能完成EBSD面分布图采集,有利于高效使用SEM、原位实验和3D EBSD应用。
高速低噪的CMOS传感器
  • 高灵敏度低噪声的传感器,在仪器最高EBSD标定速度条件下图像分辨率为120X120。
取向精度小于0.1°
  • 使用标准标定程序即可清晰表征形变材料。
极高的标定成功率
  • EDAX的经过证明的三条带组标定法和专利的置信度因子对于具有挑战性的真实样品展现出极其优异的标定性能。
EDS-EBSD的同步高速采集
  • Velocity相机针对兼容的EDAX EDS探测器进行过优化,可在极高采样速度下高效采集数据。

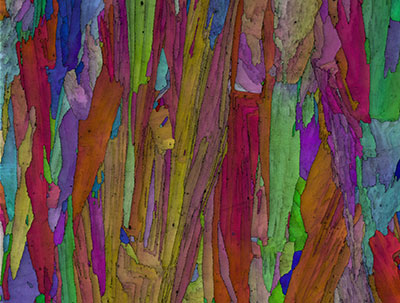

形变的铁素体钢的EBSD取向分布图。速度为每秒约2500个标定点。
形变的铁素体钢的EBSD取向分布图。速度为每秒约2500个标定点。
增材制造的钛(六方紧密堆积和体心立方相)的EBSD取向分布图。速度为采用每秒约2500个标定点。
增材制造的钛(六方紧密堆积和体心立方相)的EBSD取向分布图。速度为采用每秒约2500个标定点。
