引言
EDAX® OIM Analysis™ 是分析电子背散射衍射（EBSD）数据以进行微观结构表征的功能基准。随着 OIM Analysis 9.1 的推出，其分析能力结合全新的用户界面，降低了新用户和现有用户的学习门槛，从而最大化分析效果并加深对材料的理解。
示例与讨论
该界面采用了类似功能区的设计方式，看起来与其他常见的软件应用程序相似。图1显示了基础功能区。常用功能可以在此面板中找到，并通过图标和文字进行标识，以帮助识别和学习。

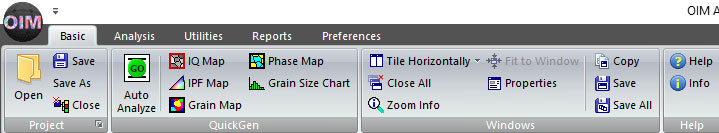

图 1 带有自动分析按钮的一般功能区，支持一键分析。
在基础面板中着重显示的是“自动分析”按钮。该按钮可自动生成一系列用于一般分析的常见EBSD输出，包括反极图（IPF）取向图、EBSD图案图像质量（IQ）图、多相材料分析时的相图、晶粒图及相应的晶粒尺寸分布。在图2中显示出了对含有额外σ相区域的双相钢样品进行此分析的示例。此“自动分析”功能能够通过一次点击即时提供所测微观结构的摘要信息，并为各种材料的后续分析提供引导。

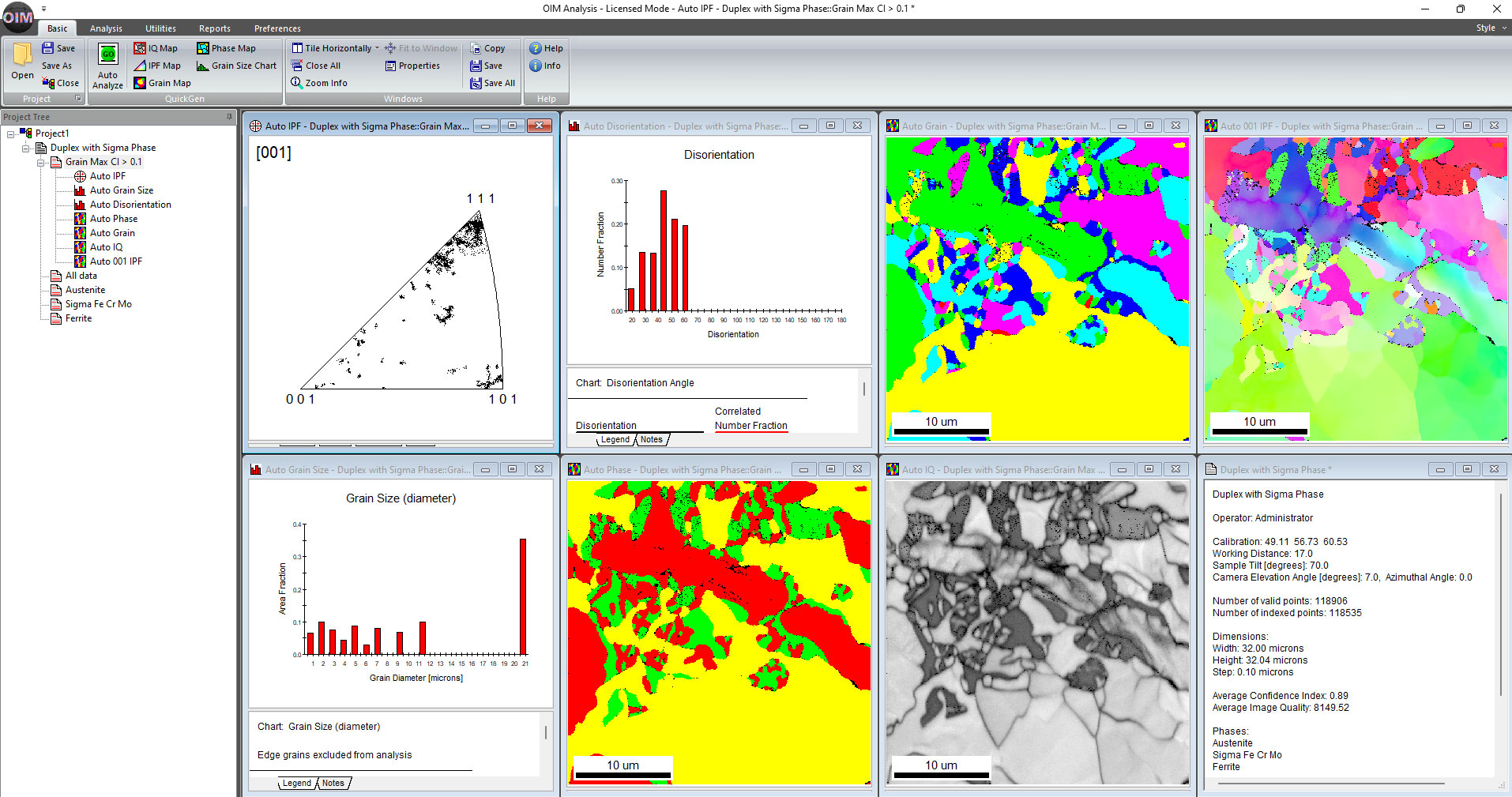

图2 含σ相的双相钢一键基础分析。
用户现在可以使用模板自定义不同材料的分析。这使您能够将所需的图、图形和图表添加到项目树中。例如，您可以指定图或图表上的颜色刻度，或相对于定义的晶体取向图或图表更改其角度范围。一旦定义完成，您可以保存、重用或与其他 OIM Analysis 用户共享模板，甚至可以在 EDAX APEX™ 和 OIM Analysis 中生成报告。图 3 显示了用于分析 FCC 材料中 (111) 纤维织构和形变微观结构的模板。
图 3 OIM Analysis项目树，显示为 FCC (111) 纤维织构和变形分别定义的模板分析组件。
可以在分析面板上使用这些模板扩展一键分析功能，如图4所示。在此示例中，纤维织构和形变分析模板已添加到自动分析按钮中。图像显示了铝薄膜上纤维织构分析的结果。此功能在分析类似样品时，为用户提供了快速、一致且可重复的分析能力。

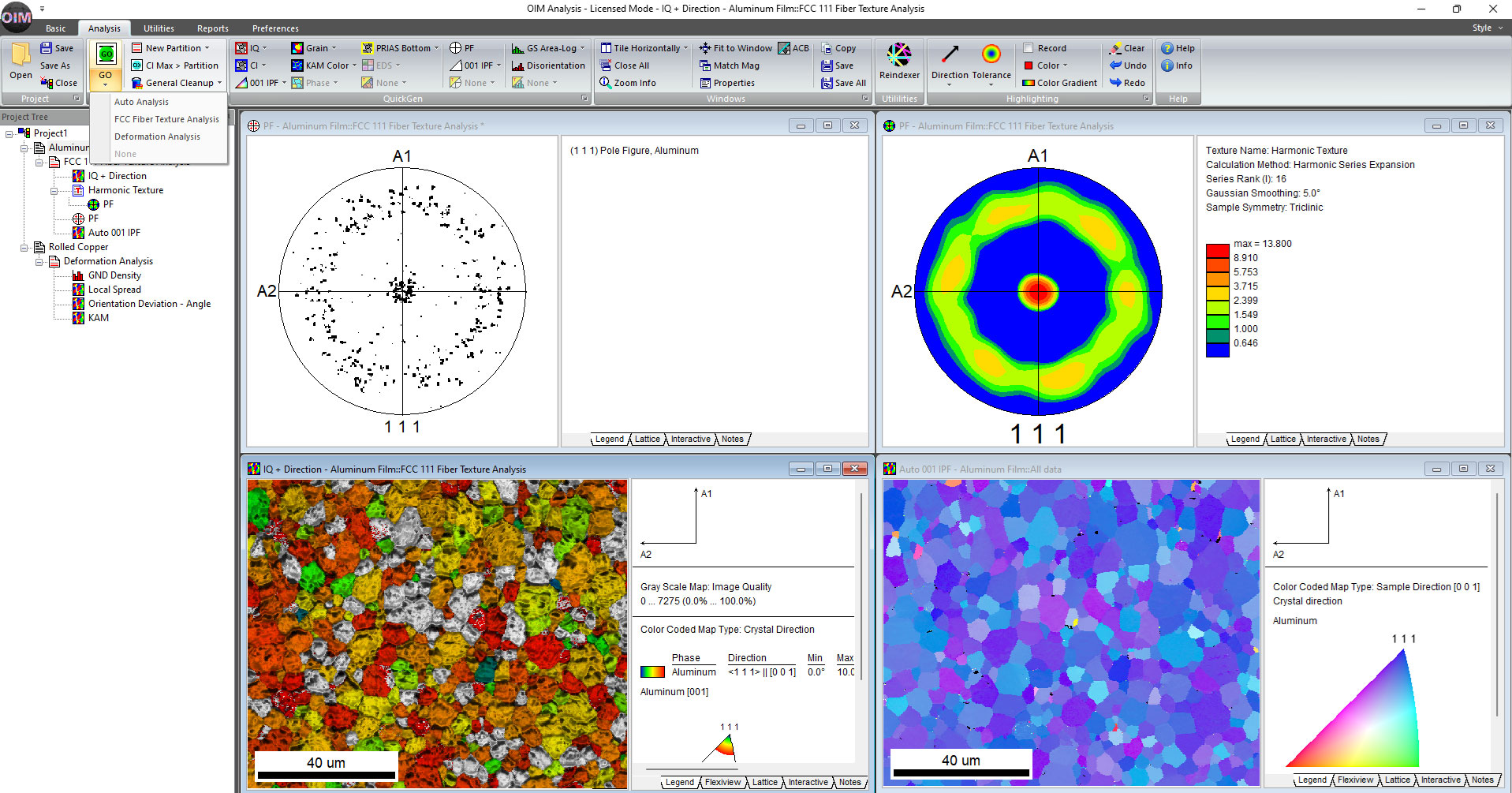

图4 分析面板显示基于模板分析的一键选项，以及具有(111)纤维织构的铝膜的分析结果。
结论
OIM Analysis 9.1 通过将程序的分析功能与全新用户界面相结合，提高了使用效率。这种创新的方法实现了一键分析，并可根据特定的表征需求进行定制，从而缩短获取结果的时间并最大化表征过程的效率。
